فاصله استاندارد لوله آب سرد و گرم شیر حمام چقدر باید باشد؟

اگر فاصله استاندارد لوله آب سرد و گرم شیر حمام را نادیده بگیرید، ممکن است شیرآلاتی را بخرید که به لوله کشی حمام شما نمیخورد. چند سانتی متر خطا در محل خروج لوله های آب می تواند نصب یک شیر حمام را به کاری پرهزینه و دردسرساز تبدیل کند. فاصله استاندارد لوله آب سرد و گرم شیر حمام در بسیاری از شیرهای روکار ۱۵ سانتی متر یا ۱۵۰ میلی متر، به صورت آکس تا آکس است. یعنی این فاصله باید از مرکز خروجی آب سرد تا مرکز خروجی آب گرم اندازه گیری شود، نه از لبه دو اتصال.

البته عدد ۱۵ سانتی متر را نباید بدون بررسی مدل شیر برای تمام انواع شیرآلات تعمیم داد. شیرهای توکار، برخی مدل های خاص و سیستم های دارای باکس مرکزی ممکن است ابعاد نصب متفاوتی داشته باشند. به همین دلیل نقشه نصب محصول باید پیش از اجرای نهایی لوله کشی بررسی شود.

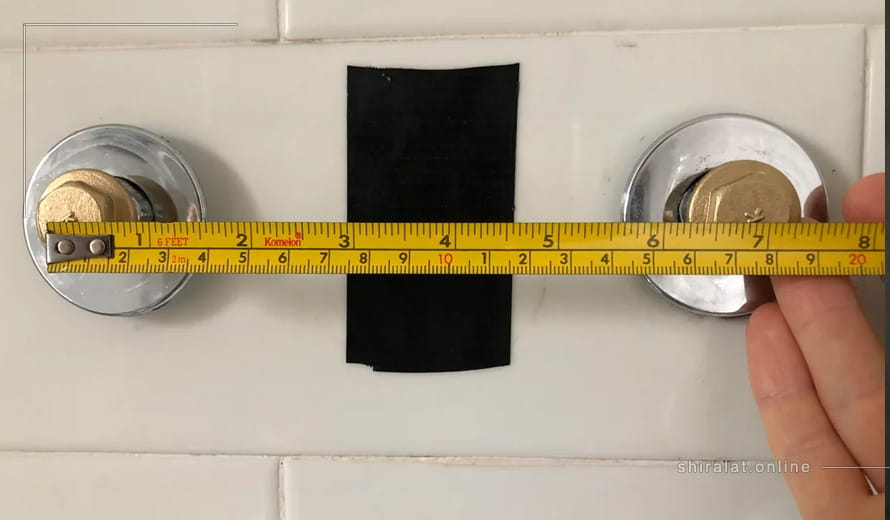

فاصله استاندارد لوله آب سرد و گرم شیر حمام چند سانتی متر است؟

برای بسیاری از شیرهای حمام روکار، دو خروجی آب سرد و گرم باید با فاصله مرکزی ۱۵۰ میلی متر اجرا شوند. این ابعاد باعث می شود ورودی های شیر با اتصالات موجود در دیوار هماهنگ باشند و شیر پس از نصب در وضعیت صحیح و تراز قرار گیرد. بنابراین اگر قرار است لوله کشی یک شیر حمام معمولی روکار انجام شود، عدد ۱۵ سانتی متر می تواند مبنای اولیه اجرا باشد؛ اما مشخصات فنی شیر خریداری شده همچنان مرجع نهایی است.

منظور از فاصله ۱۵ سانتی متری لوله ها چیست؟

یکی از اشتباهات رایج هنگام اندازه گیری، محاسبه فاصله میان لبه داخلی یا خارجی دو اتصال است. فاصله استاندارد بر مبنای آکس تا آکس یا همان مرکز تا مرکز محاسبه می شود. فرض کنید دو اتصال رزوه ای از دیوار خارج شده اند. برای کنترل فاصله، مرکز اتصال سمت چپ تا مرکز اتصال سمت راست باید اندازه گیری شود. در حالت استاندارد بسیاری از شیرهای روکار، این مقدار حدود ۱۵ سانتی متر خواهد بود.

علاوه بر فاصله، دو خروجی باید در یک ارتفاع قرار داشته باشند. حتی اگر فاصله آکس ها درست باشد اما یکی از خروجی ها بالاتر از دیگری نصب شده باشد، شیر پس از نصب کج خواهد شد.

تلرانس فاصله لوله ها و نقش لنگی شیر

در نصب شیرهای روکار معمولاً از اتصالاتی که به آن ها لنگی شیر یا اتصال S گفته می شود استفاده می شود. این اتصالات امکان اصلاح محدود فاصله میان خروجی های دیوار و ورودی های شیر را فراهم می کنند.

به همین دلیل اختلاف جزئی در اجرای لوله ها لزوماً به معنی تخریب دیوار نیست. با چرخاندن صحیح لنگی ها می توان فاصله و تراز را تا حدودی تنظیم کرد. میزان این قابلیت در مدل های مختلف یکسان نیست؛ بنابراین نباید به امید لنگی، خروجی های لوله کشی را با خطای زیاد اجرا کرد.

لوله آب سرد و گرم شیر حمام در کدام سمت قرار می گیرد؟

فقط رعایت فاصله استاندارد لوله آب سرد و گرم شیر حمام کافی نیست. جهت ورود آب سرد و گرم نیز باید از ابتدا درست اجرا شود تا عملکرد شیر با طراحی آن مطابقت داشته باشد.

آب گرم سمت چپ و آب سرد سمت راست

در آرایش متداول شیرآلات، وقتی رو به روی شیر قرار می گیرید، آب گرم در سمت چپ و آب سرد در سمت راست قرار می گیرد. بنابراین لوله کش باید همین جهت را در محل خروج اتصالات از دیوار رعایت کند.

جابجایی این دو مسیر ممکن است در بعضی شیرهای ساده فقط جهت عملکرد دسته را تغییر دهد، اما در شیرهای ترموستاتیک و بعضی سیستم های پیشرفته می تواند عملکرد صحیح شیر را مختل کند. به همین دلیل جهت آب سرد و گرم باید پیش از پوشاندن لوله ها و اجرای کاشی کنترل شود.

ارتفاع استاندارد شیر حمام از کف چقدر است؟

بعد از تعیین فاصله دو خروجی، ارتفاع نصب نیز اهمیت دارد. ارتفاع شیر باید از کف تمام شده حمام محاسبه شود، نه از کف خامی که هنوز ملات، عایق یا کاشی روی آن اجرا نشده است. در عمل، ارتفاع نصب شیر دوش دیواری با توجه به نوع شیر، طراحی حمام و کاربران تعیین می شود و در بسیاری از اجراها محور شیر در حدود ۱۰۰ تا ۱۲۰ سانتی متر از کف تمام شده قرار می گیرد. برخی مدل ها یا شرایط اجرایی ممکن است ارتفاع متفاوتی نیاز داشته باشند.

چرا باید کف تمام شده مبنای اندازه گیری باشد؟

اگر ارتفاع خروجی ها پیش از مشخص شدن ضخامت نهایی کف اندازه گیری شود، پس از اجرای عایق، ملات و سرامیک ارتفاع واقعی شیر کاهش پیدا می کند. این اختلاف ممکن است چند سانتی متر باشد و روی موقعیت نهایی شیر و دوش اثر بگذارد. به همین دلیل پیش از لوله کشی باید تراز نهایی کف مشخص و ارتفاع شیر نسبت به همان سطح تعیین شود.

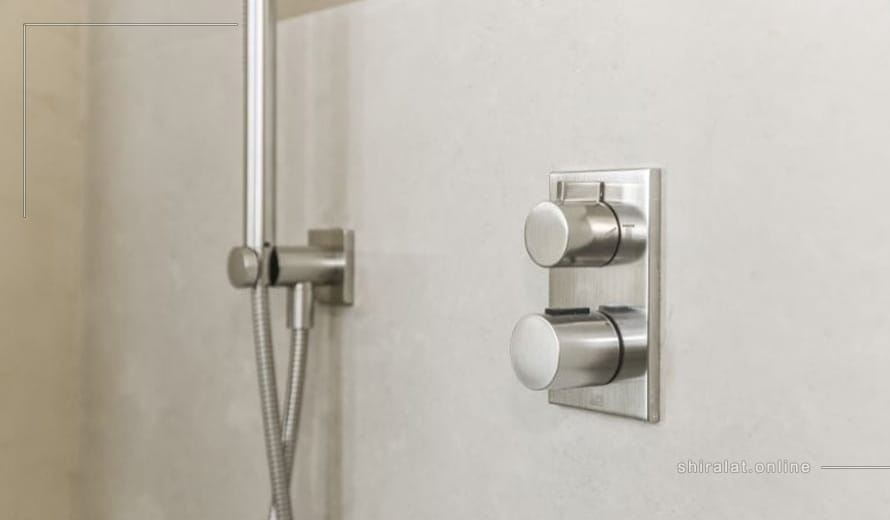

فاصله لوله ها در شیر حمام توکار و روکار چه تفاوتی دارد؟

عدد ۱۵ سانتی متر بیشتر برای شیرهای دیواری روکاری مطرح است که بدنه شیر مستقیماً به دو ورودی آب سرد و گرم متصل می شود. در شیرآلات توکار ساختار نصب متفاوت است و نباید همین عدد را بدون بررسی نقشه محصول اجرا کرد.

– فاصله لوله ها برای شیر حمام روکار

در شیر حمام روکار، دو خروجی رزوه ای روی دیوار قرار دارند و شیر به کمک لنگی ها به آن ها متصل می شود. در بسیاری از این محصولات، فاصله پایه ۱۵۰ میلی متر آکس تا آکس است. در کنار فاصله، باید خروجی ها کاملاً تراز، هم عمق و متناسب با ضخامت نهایی کاشی باشند. بیرون زدگی یا فرورفتگی نامناسب اتصال می تواند نصب قالپاق ها و بدنه شیر را با مشکل مواجه کند.

– لوله کشی شیر حمام توکار

در شیر حمام توکار، یک باکس یا بدنه اصلی داخل دیوار نصب می شود و مسیرهای آب سرد، گرم، سردوش و گاهی دوش دستی به آن متصل می شوند. فاصله ورودی ها، عمق قرارگیری باکس و محل خروجی ها به طراحی همان محصول بستگی دارد. به همین دلیل در شیر توکار، نقشه نصب سازنده بر هر عدد عمومی اولویت دارد. اشتباه در عمق نصب بدنه نیز می تواند پس از کاشی کاری مانع نصب صحیح پنل و دسته شیر شود.

اگر فاصله لوله آب سرد و گرم شیر حمام درست نباشد چه باید کرد؟

نوع اصلاح به مقدار خطا بستگی دارد. اگر اختلاف جزئی باشد و در محدوده قابل تنظیم شیر قرار بگیرد، معمولاً می توان با تنظیم لنگی ها آن را جبران کرد. اما اختلاف زیاد نیازمند بررسی و احتمالاً اصلاح لوله کشی است.

چه زمانی لنگی شیر مشکل را حل می کند؟

وقتی فاصله خروجی ها کمی کمتر یا بیشتر از اندازه موردنیاز باشد، اتصال S می تواند این اختلاف محدود را جبران کند. هنگام تنظیم باید هر دو لنگی طوری قرار گیرند که بدنه شیر پس از اتصال کاملاً افقی باشد. استفاده از لنگی برای جبران خطای زیاد مناسب نیست؛ زیرا می تواند باعث نامتقارن شدن قالپاق ها، فشار به اتصالات و نصب نامناسب شیر شود.

چه زمانی باید لوله کشی اصلاح شود؟

اگر دو خروجی اختلاف ارتفاع قابل توجه داشته باشند، فاصله آن ها بیش از محدوده قابل تنظیم شیر باشد یا یکی از اتصالات نسبت به دیوار زاویه نامناسبی داشته باشد، اصلاح لوله کشی راه اصولی تری است. بهتر است این موارد پیش از کاشی کاری مشخص شوند؛ زیرا اصلاح آن ها بعد از تکمیل دیوار ممکن است به تخریب کاشی و افزایش هزینه تعمیر منجر شود.

نکات مهم اجرای لوله آب سرد و گرم شیر حمام

پیش از نهایی شدن لوله کشی، فاصله آکس تا آکس دو خروجی را اندازه بگیرید و تراز بودن آن ها را کنترل کنید. آب گرم باید در سمت چپ و آب سرد در سمت راست قرار گیرد. همچنین عمق اتصالات باید با سطح نهایی کاشی هماهنگ باشد.

اتصالات باید کاملاً محکم و ثابت شوند تا هنگام بستن یا باز کردن لنگی حرکت نکنند. پیش از پوشاندن لوله ها نیز انجام تست فشار و بررسی نشتی اهمیت زیادی دارد. اگر شیر از قبل خریداری شده است، بهترین روش این است که ابعاد درج شده در نقشه فنی همان مدل مبنای اجرا قرار گیرد.

فاصله استاندارد لوله آب سرد و گرم شیر حمام برای بسیاری از شیرهای روکار ۱۵ سانتی متر یا ۱۵۰ میلی متر آکس تا آکس است. آب گرم معمولاً در سمت چپ و آب سرد در سمت راست قرار می گیرد و دو خروجی باید هم ارتفاع و تراز باشند. لنگی شیر امکان جبران اختلاف محدود را فراهم می کند، اما خطای زیاد بهتر است در مرحله لوله کشی اصلاح شود. در شیرهای توکار یا مدل های خاص نیز به جای تکیه بر عدد ۱۵ سانتی متر، باید ابعاد و دستورالعمل نصب سازنده همان شیر بررسی شود.
